Novi proizvod

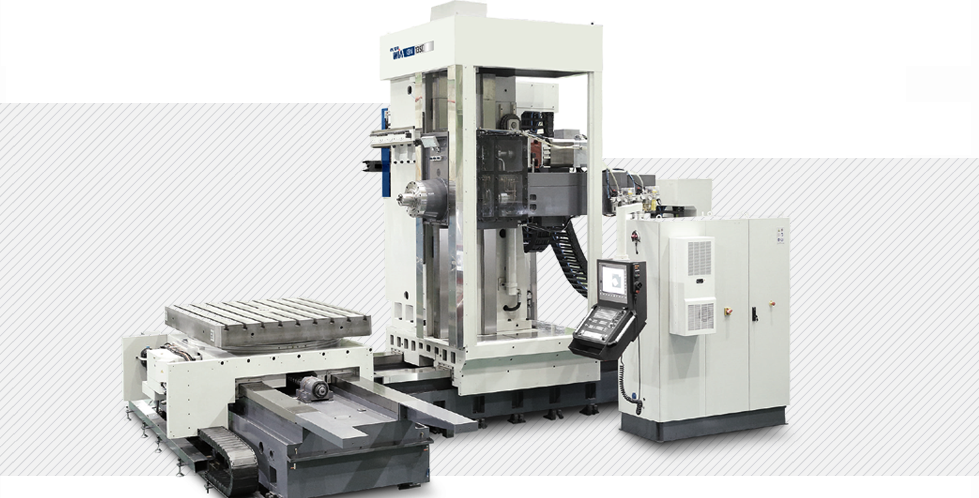

KBN1300C

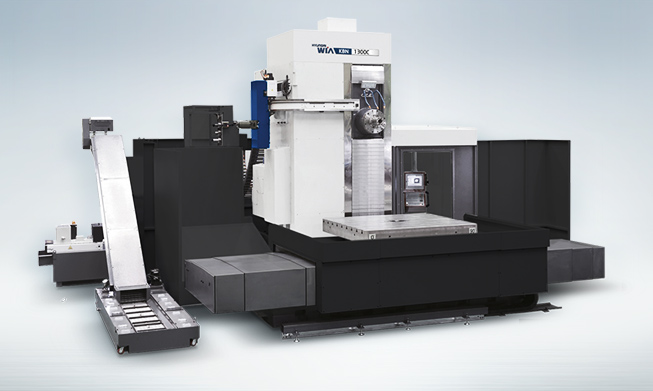

HYUNDAI WIA Heavy Duty Boring Machine

Facebook Twitter Youtube

Struktura visoke krutosti i odlične performanse

  • Jednodelna konstrukcija ležaja za ultra preciznost
  • X-osa 4000 mm (157,5″) kao opcija
  • Vreteno sa menjačem za teške uslove sečenja
  • Optimalna obrada sa bušenjem sa hodom W-ose od 700 mm (27,6″)
  • Standardna linearna skala i rotaciona skala za ultra preciznost

Osnovna struktura

Visoka produktivnost postignuta visokom rigidnošću, preciznošću obrade

Travel (X/Y/Z/W)[ ] : Option
3,000 [4,000]/2,000 [2,500]/1,500 [2,000]/700 mm
(118.1″ [157.5″]/78.7″ [98.4″]/59.1″ [78.7″]/27.6″)
Rapid Traverse Rate (X/Y/Z/W)10/10/10/8 m/min
(394/394/394/315 ipm)

1 STRUKTURA VISOKE RIGIDNOSTI

  • Stabilna mehanička struktura

X-ležaj, Z-ležaj i stub su dizajnirani sa livenom strukturom visoke krutosti kako bi se osigurala visoka krutost i stabilna mehanička struktura, a vodilica je precizno brušena nakon toplotne obrade kako bi se osigurala visoka krutost i visoka preciznost.

2 GUIDE WAY

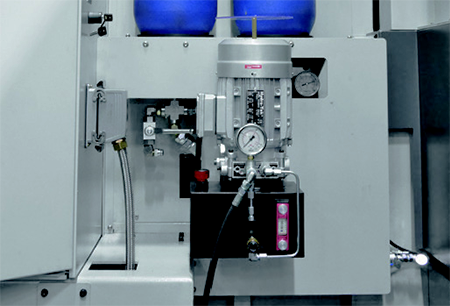

  • Hidraulična ravnotežna struktura I-ose

Hidraulična balansna struktura ima akumulator napunjen gasom azota pod visokim pritiskom, čime se garantuje nesmetan rad i visoka preciznost Y-ose. Pored toga, eliminisana je buka i može se uštedeti energija jer mašina nije opremljena hidrauličnom pumpom.

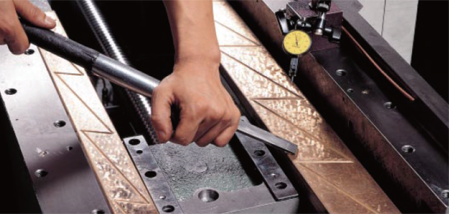

  • Ručno struganje

Površina brojača je ručno strugana sa pričvršćenim Turcite-om, a linearna vaga je ugrađena kao standard kako bi se osigurala visoka preciznost, stvarajući optimalne uslove za poboljšanje kvaliteta obrade.

VISOKA PRECIZNOST

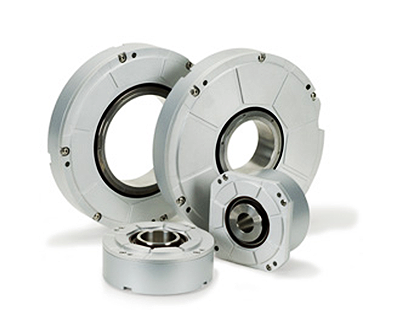

Standardne linearne i rotacione vage od 1 sek na svim osovinama

Linearne skale na X/Y/Z-osi i rotacione skale na B-osi obezbeđuju visoku preciznost pozicioniranja i omogućavaju preciznu mašinsku obradu.

Vreteno

Dugotrajan, visoka preciznost i odlične performanse

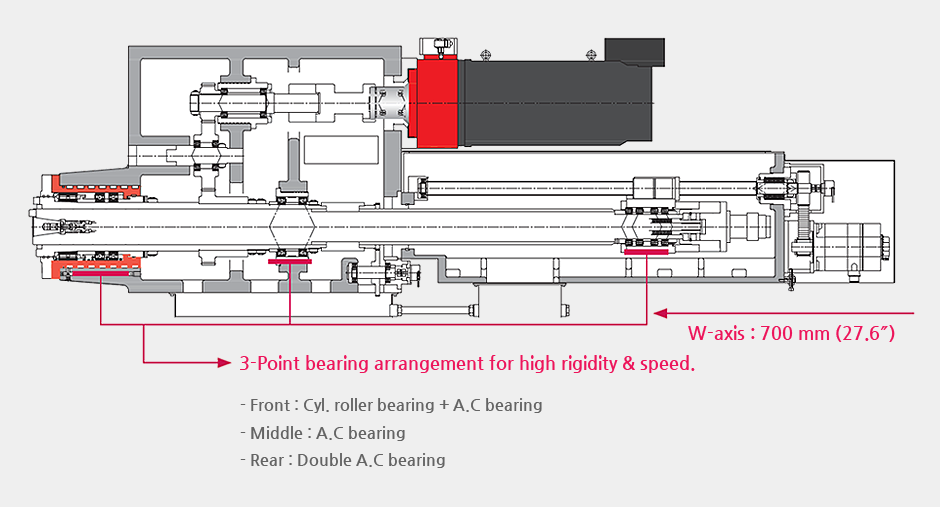

1 VRETENO

  • Vreteno visoke krutosti sa odličnom sposobnošću obrade

Rad sečenja se može obavljati u uslovima savršene stabilnosti jer je pristup radnom komadu olakšan usvajanjem strukture glave u obliku nosa, a rastojanje izbočenja vretena za bušenje je svedeno na minimum. Ležajevi visoke krutosti su primenjeni na vreteno za glodanje da podrže jedinicu vretena. Vreteno za glodanje je dizajnirano i proizvedeno da izdrži velika opterećenja tokom obrade u aksijalnom pravcu.
Takođe, vreteno je opremljeno rashladnim uređajem velikog kapaciteta za održavanje stabilnog termičkog pomeranja čak i tokom dugotrajnog rada, a koji hladi menjač (ZF reduktor) i kertridž vretena.

  • Stabilan pogon VW-ose

Vreteno za bušenje se primenjuje pomoću kugličnog vijka sa V-osom i 2-smernog LM vodiča. Pokreću ga servo motor i reduktor, i opremljen je enkoderom visoke preciznosti koji garantuje stepen povratne informacije.

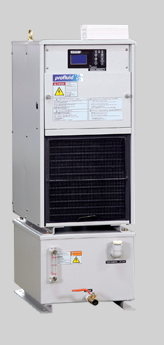

UREĐAJ ZA HLAĐENJE VRETENA VISOKOG KAPACITETA

Standardna karakteristika uređaja za hlađenje vretena velikog kapaciteta (5,590 kcal/h) omogućava stabilizaciju temperature vretena tokom dugih operacija. Stabilizovano okruženje vretena dovodi do visokih performansi i visokog kvaliteta obrade.

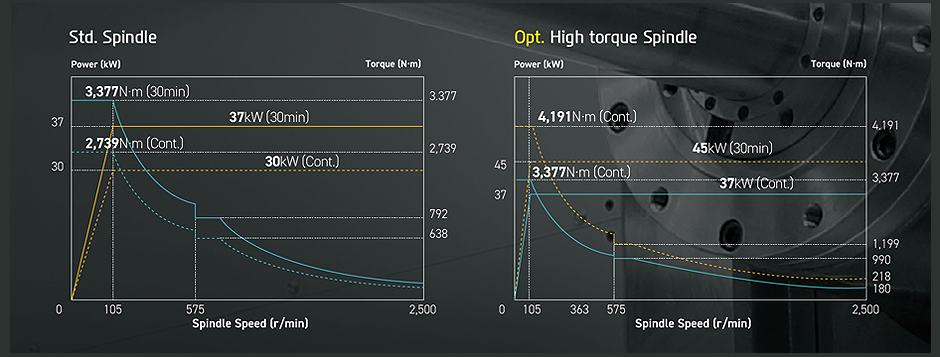

Specifikacija vretena

Spindle Speed2,500 rpm
Power (Max./Cont.)37/30 kW (50/40 HP)
Torque (Max./Cont.)3,377/2,739 N.m
(2,491/2,020 lbf.ft)

Specifikacija vretena [Opt.]

Spindle Speed2,500 rpm
Power (Max./Cont.)45/37 kW (60/50 HP)
Torque (Max./Cont.)4,191/3,377 N.m
(3,091/2,491 lbf.ft)

Table & ATC

Visoka produktivnost postignuta visokom rigidnošću, preciznošću obrade

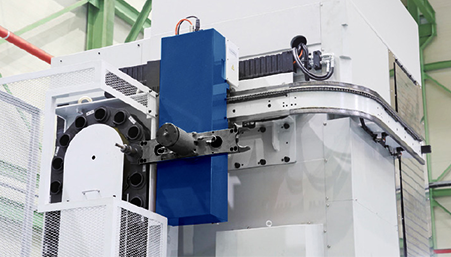

1 ATC & MAGACIN

  • Pouzdan automatski menjač alata (ATC)

Menjač alata se sastoji od magacina alata i kolica koje pokreće servo motor radi povećanja pouzdanosti. Usvajanje hidraulične cilindrične strukture omogućava mu da stabilno funkcioniše čak i kada se koriste teški alati.

2 STO

  • NC rotacioni sto

Da bi se obezbedio nesmetan rad rotacionog stola pod velikim opterećenjima, središnja osovina je opremljena dvostrukim valjkastim ležajevima i potisnim kugličnim ležajevima. Takođe, rotacioni sto ima strukturu potisnog valjkastog ležaja i jaku dvosmernu steznu strukturu koja obezbeđuje stabilne uslove obrade.

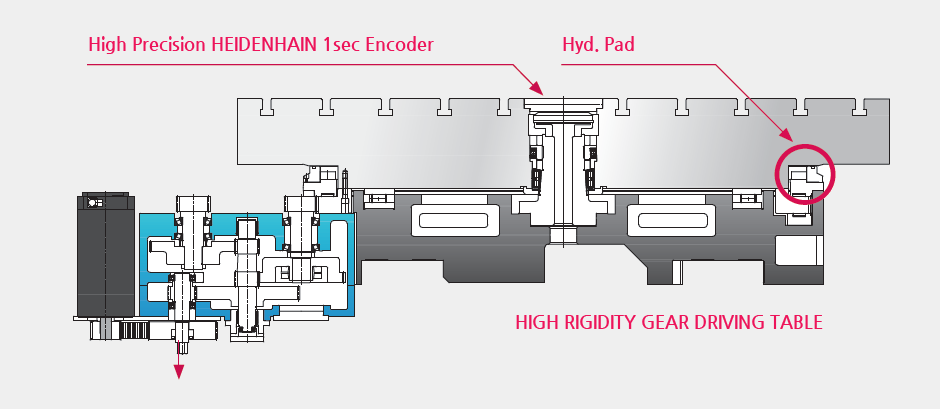

  • Dvostruki zupčanik B-ose
Pogon stola ima strukturu u kojoj menjač i dvostruki zupčanik rotiraju veliki visoko precizni prstenasti zupčanik. Visokoprecizni enkoder je instaliran u centru tabele kao standardna karakteristika, omogućavajući preciznu kontrolu indeksa.
No. of Tools60 [90] EA
Max. Tool Dia. (W.T/W.O)Ø125/Ø250 mm (4.9″/9.8″)
Max. Tool Length600 mm (23.6″)
Max. Tool Weight30 kg (66.1 lb)
Table Size (L×W) 2,000×1,800 mm (78.7″×70.9″)
Max. Load Capacity 15,000 kg (33,069 lb)
[20,000 kg (44,092 lb)]
Min. Indexing Angle 0.001°
B-axis Driven Ring Gear
