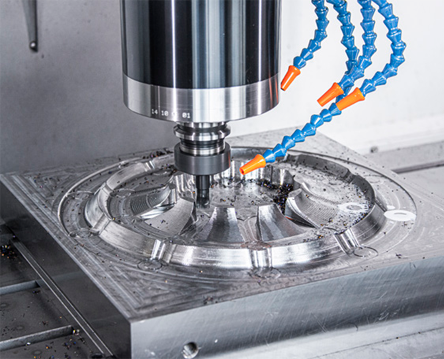

Vertikalni obradni centar velike brzine
- Visoko precizna obrada poboljšanim kvalitetom vretena.
- Brza LM vođica tipa valjka u svim osovinama
- Poboljšane mogućnosti obrade strugotine primenom transportera gornjeg tipa
- Različiti motori i kolone obezbeđeni za prilagođenu mašinsku obradu
- Poboljšana udobnost korisnika primenom najnovijeg kontrolera FANUC-a
Osnovna struktura
Vertikalni obradni centar velike brzine i produktivnosti
1 VISOKO PRECIZNA STRUKTURA
- Optimalna struktura strukture
KF5 serija je dizajnirana da ima optimalnu strukturu kroz jedinstvenu strukturnu analizu Hiundai VIA. Posebno, poboljšana krutost ležaja i stuba čini odlične performanse čak i pri sečenju u teškim uslovima.
- One Piece High Column (Direct Sp.)
Jednodelni visoki stub je dostupan kao opcija do visine z-ose. Ova opcija pomaže u obradi većih proizvoda kao što je kućište stalka.
Neuporedivo velika čvrstoća u poređenju sa blok-tipom visoke kolone
| STAVKA | Hod Z ose | Visina visoke kolone | A | B | |
|---|---|---|---|---|---|
| KF5 | Standardna kolona | 510 mm (20.1″) | – | 150 mm (5.9″) | 150~660 mm (5.9″~26″) |
| Opciona 635 mm | 635 mm (25″) | – | 150 mm (5.9″) | 150~785 mm (5.9″~30.9″) | |
| Visoka kolona | 635 mm (25″) | 300 mm (7.9″) | 450 mm (17.7″) | 450~1,085 mm (17.7″~42.7″) | |
| KF5/50 | Standardna kolona | 510 mm (20.1″) | – | 200 mm (7.9″) | 200~710 mm (7.9″~28″) |
| Opciona 635 mm | 635 mm (25″) | – | 200 mm (7.9″) | 200~835 mm (7.9″~32.9″) | |
| Visoka kolona | 635 mm (25″) | 300 mm (7.9″) | 500 mm (19.7″) | 500~1,135 mm (19.7″~44.7″) | |
Visoka kolona može se primeniti na kolonu sa hodom Z ose od 635 mm.
(520 mm standardna kolona + 300 mm visoka kolona nije primenljivo)
2 TABLE
KF5 serija ima donji središnji dizajn sa spuštenom visinom stola koji poboljšava pogodnost podešavanja radnog komada i stabilnost obrade.
| Veličina | 1,300×560 mm (51.2″×22″) |
| Nosivost | 1,000 kg (2,20`5 lb) |
3 VODIČ

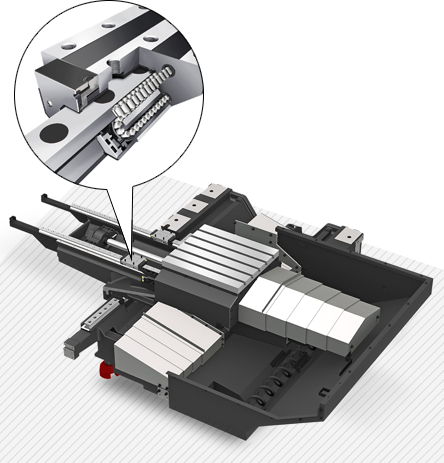

- LM vodič za brzi valjak
Linearne valjkaste vođice se primenjuju kako bi se smanjilo vreme nerezanja i donela visoka krutost. Svaka osa je direktno povezana sa visoko pouzdanim digitalnim servo motorom kako bi se obezbedila visoka krutost i minimalno toplotno pomeranje.
- Poboljšanje kliznog poklopca
Povećani nagib kliznog poklopca olakšava odlaganje strugotine i minimizira lomljenje kliznog poklopca.

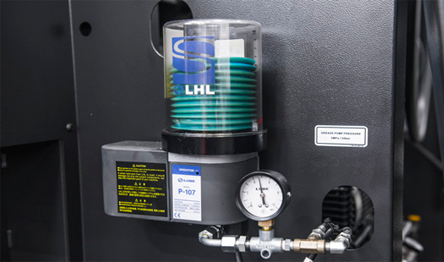

- Automatska jedinica za snabdevanje lubrikantom
Automatski sistem za podmaivanje, koji ne zahteva često dopunjavanje, primenjuje se kao standard da bi se poboljšala udobnost korisnika i isplativost.
KF5 Serija
| Travel (X/Y/Z) | 1,050/560/510 [635] mm (41.3″/22″/20.1″ [25″]) |
| Rapid Traverse Rate (X/Y/Z) | 336/36/30 [42/42/36] m/min (1,417/1,417/1,181 [1,654/1,654/1,417] ipm) |
Vreteno
Dugotrajan, visoka preciznost i odlične performanse
1 VRETENO

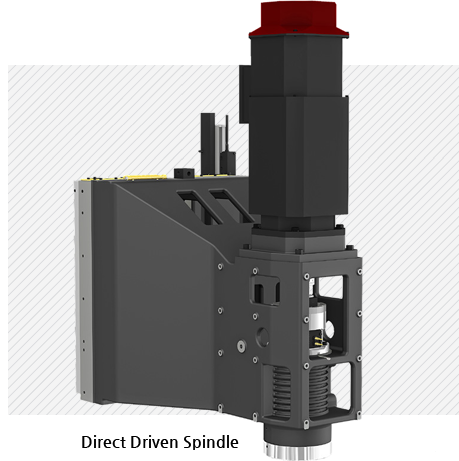

- Direktno pogonjeno vreteno
Direktno povezano vreteno sa maksimalnim brojem obrtaja od 15.000 rpm omogućava visok brzi proces. Dodatno, veliki prečnik i debljina vretena doprinose stabilnosti mašine.

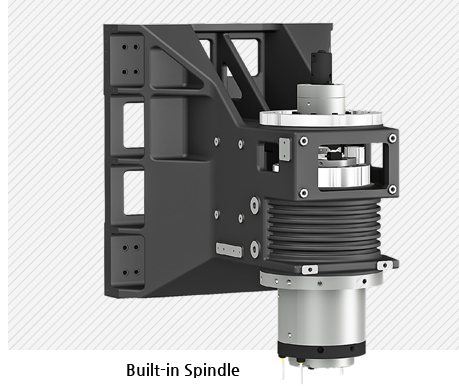

- Ugrađeno vreteno (BBT40) opciono
Ugrađeno vreteno sa brzinom od 20.000 rpm minimizira vibracije koje se prenose na vreteno. Omogućava odlične performanse obrade u proizvodnji kalupa i visokopreciznih proizvoda.
- Hlađenje vretena (Preko 10.000 rpm / BT50: Standardno)
Sistem za hlađenje vretena minimizira termalna pomeranja koja mogu nastati tokom dužih operacija obrade, a pruža kontinuiranu preciznost zasnovanu na termalnoj stabilnosti.
- Kroz Spindle hlađenje (20/30/70 bar) opciono
Kroz Spindle hlađenje je izuzetno korisno prilikom bušenja dubokih rupa. Pomaže u produžavanju životnog veka alata, dok smanjuje vreme ciklusa.
Poboljšana kvaliteta rotacionih spojeva sprečava curenje ulja.
Dvostruko kontaktno vreteno
Sistem vretena Big Plus (BBT40) omogućava dvostruki kontakt između lica vretena i lica prirubnice držača alata.
Specifikacija vretena
[ ] : Opciono
| Model | Brzina r/min | Motor (Max./Cont.) | Obrtni moment (Max./Cont.) | Tip |
|---|---|---|---|---|
| KF5 | 8,000 rpm | 18.5/11 kW (25/15 HP) | 118/52.5 N.m (87/38.7 lbf.ft) | Direktno |
| [8,000 rpm (Visoki obrtni moment)] | [15/11 kW] (20/15 HP) | [286/143 N.m (210.9/105.5 lbf.ft)] | ||
| [10,000 rpm] | [18.5/11 kW] (25/15 HP) | [118/52.5 N.m (87/38.7 lbf.ft)] | ||
| [12,000 rpm] | [18.5/11 kW] (25/15 HP) | [118/52.5 N.m (87/38.7 lbf.ft)] | ||
| [15,000 rpm] | [18.5/11 kW] (25/15 HP) | [118/52.5 N.m (87/38.7 lbf.ft)] | ||
| [20,000 rpm] | [22/18.5 kW] (29.5/25) | [98/80 N.m (72.3/59 lbf.ft)] | Ugrađeno | |
| KF5/50 | 8,000 rpm | 22/11 kW (30/15 HP) | 353.2/143.2 N.m (260.5/105.6 lbf.ft) | Direktno |
ATC & Magacin
Visoka produktivnost postignuta uz visoku krutost i preciznu obradu
1 ATC
- ATC velike brzine
Kontrola položaja preko ATC-a sa dva kraka na servo motorima je drastično poboljšana. Pored toga, zamena alata je postala lakša, značajno smanjujući specifično vreme sečenja.
Kontrola položaja na Tvin Arm ATC-u je dramatično poboljšana. Dvokraki ATC omogućava bržu zamenu alata i povećanu produktivnost.
| Vreme zamene alata (C-C) | KF5 | 3,2 sekunde |
| KF5/50 | 5,5 sekundi |

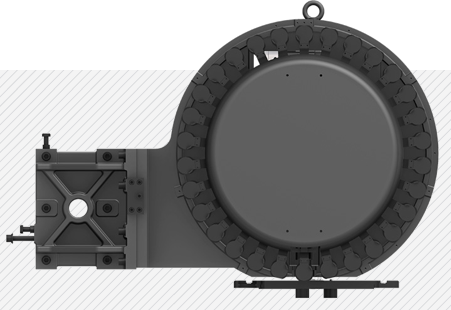

- Magacin
Magacin alata standardno drži 30 alata, dok je opcija dostupna za 60 alata. Zahvaljujući širem izboru alata i metodi nasumičnog odabira alata, vreme zamene alata je poboljšano.
[Fiksno: Opcija]
- BBT50 ATC & MAGACIN
BBT50 (KF5/50)
Model KF5/50 dolazi sa magacinom od 24 alata kao standardnom opcijom. Takođe, automatska izmena alata (ATC) sa visoko preciznim CAM mehanizmom omogućava brzu i tačnu zamenu alata, čime se smanjuje vreme bez obrade.
ATC & Magacin
[ ] : Opciono
| Model | Broj alata | Maks. dužina alata | Maks. prečnik alata (Sa/Bez susednog alata) | Maks. težina alata | Drška alata |
|---|---|---|---|---|---|
| KF5 | 30 [40, 60] kom | 300 mm (11.8″) | 30T: Ø80/125 mm (Ø3.1″/Ø4.9″) [40, 60T: Ø76/125 mm (Ø3″/Ø4.9″)] | 8 kg (18 lb) | BBT40 [HSK-A63] |
| KF5/50 | 24 kom | 350 mm (13.8″) | Ø125/Ø250 mm (Ø4.9″/Ø9.8″) | 15 kg (33 lb) | BBT50 [HSK-A100] |
